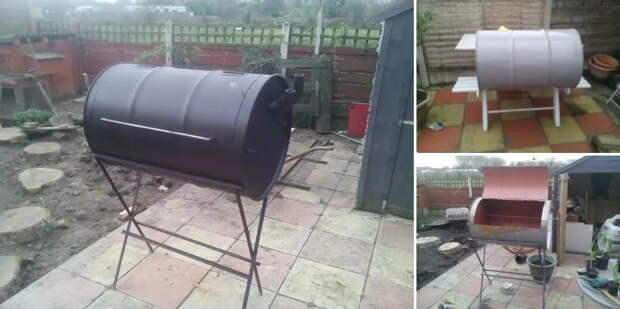

Бочка 3 в 1 – Мангал, Коптильня, Барбекю. Без Сварки

По работе мне нужна была большая коптильня.
У меня нет сварочного аппарата, поэтому использовал заклепки и болты.

Необходимые инструменты:

• Углошлифовальная машина
• Гаечные ключи
• Дрель
• Сверла по металлу
• Шлифовальный круг
• Термостойкая краска по металлу для печей и мангалов
• Уголок или труба для каркаса

1. Подготовка

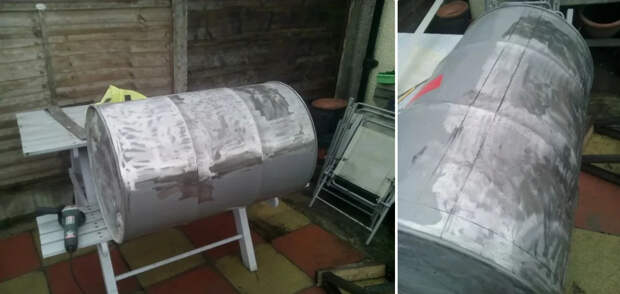

Сначала отшлифовал краску на крышке, остальное отшлифуем позже.

При помощи веревки разметил четверть бочки, а затем обозначил прямоугольник для вырезания крышки.

2. Крышка

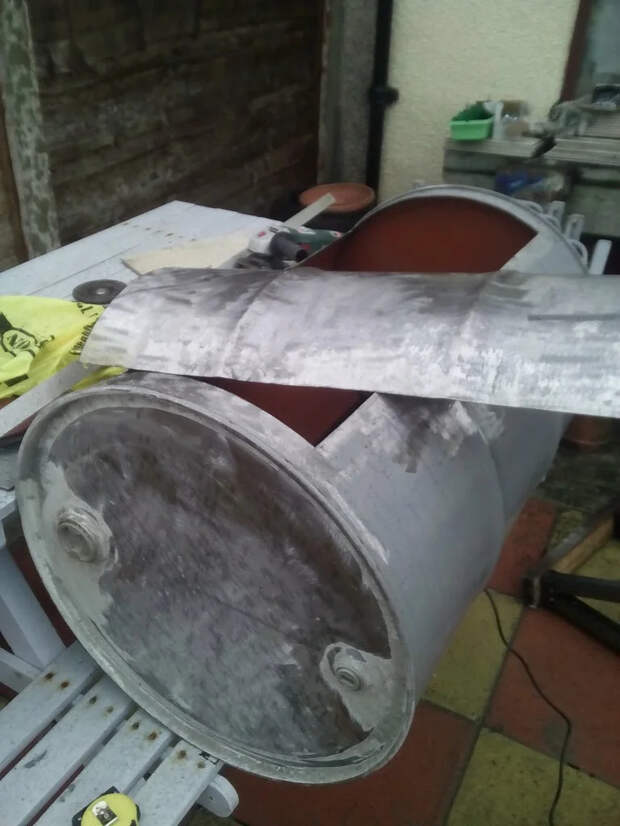

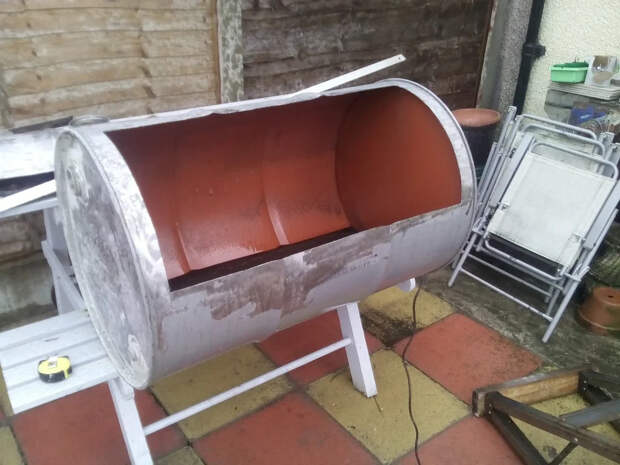

При помощи болгарки выпили прямоугольник, следует быть особенно аккуратным в углах. Затем зачистил края наждачкой.

3. Опора для крышки

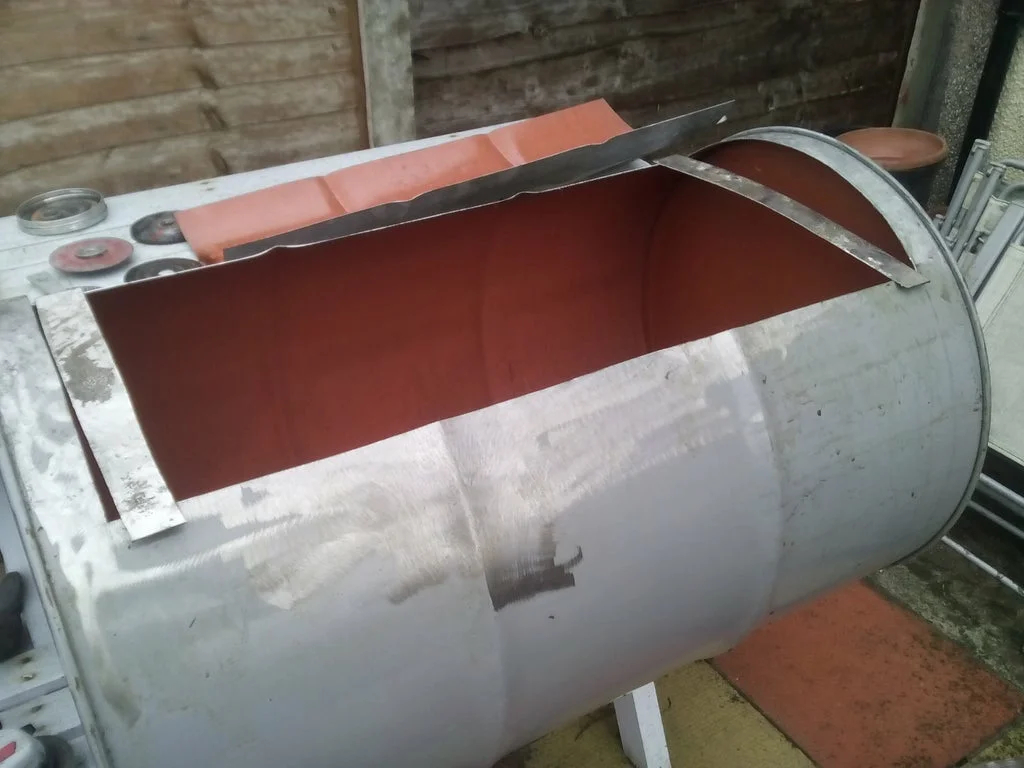

Чтобы крышка не проваливалась я использовал две тонки полоски из нержавеющей стали, которые у меня были. Не обязательно использовать именно нержавейку.

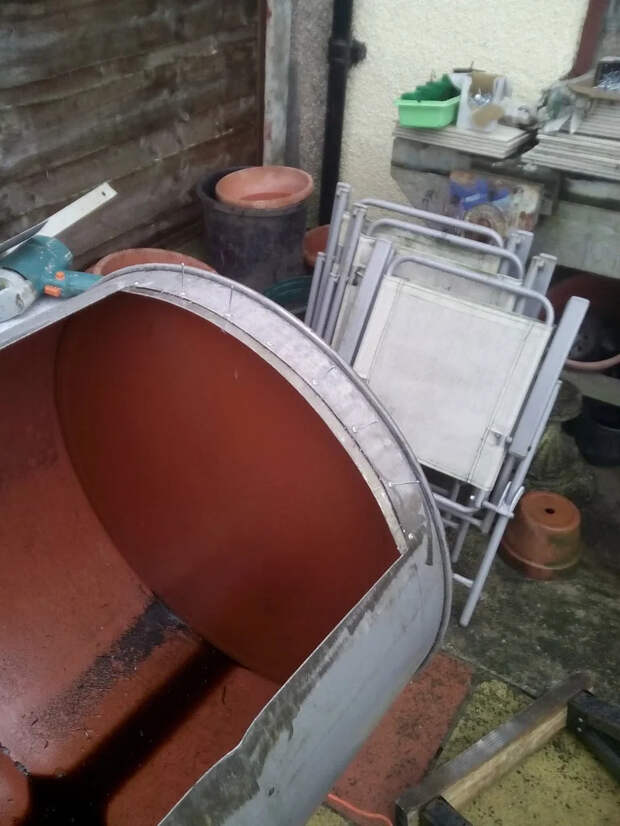

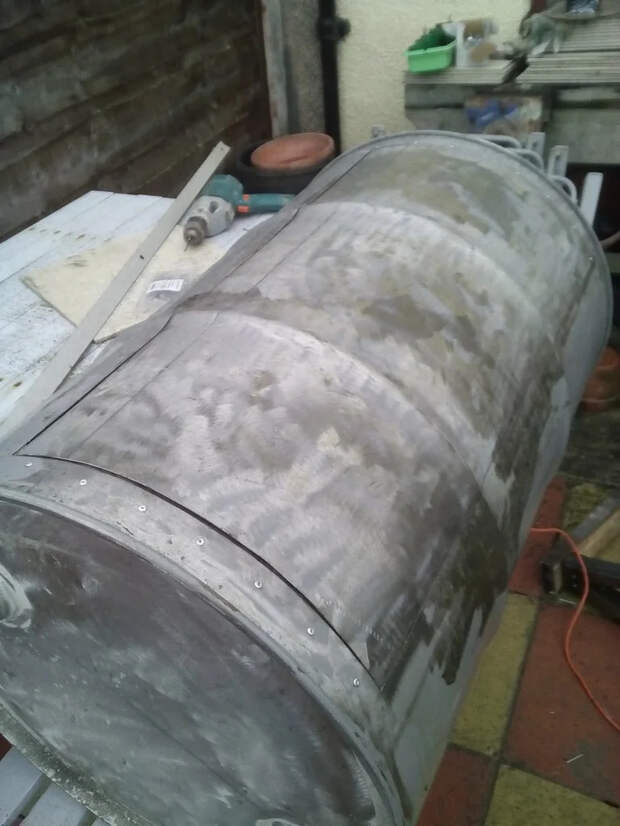

Я отрезал полоски нужной длинны и приклепал их с внутренней стороны бочки.

Для лучшего выравнивания начинал клепать от середины.

4. Петли

Подготовил петли к установке, разметил. Просверлил по 2 отверстия с каждой стороны петли и не плотно прикрутил их болтами. Затем отрегулировал положение крышки и после этого окончательно закрепил петли при помощи заклепок.

5. Фурнитура

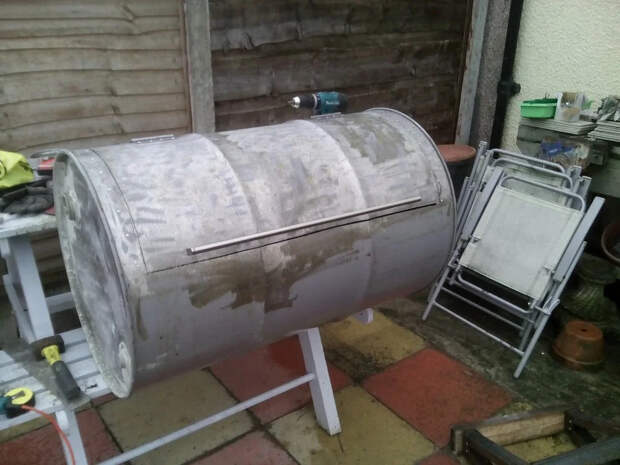

В качестве ручки использовал старую дверную ручку из нержавеющей стали. Просверлив крышку, закрепил её.

6. Дымоход

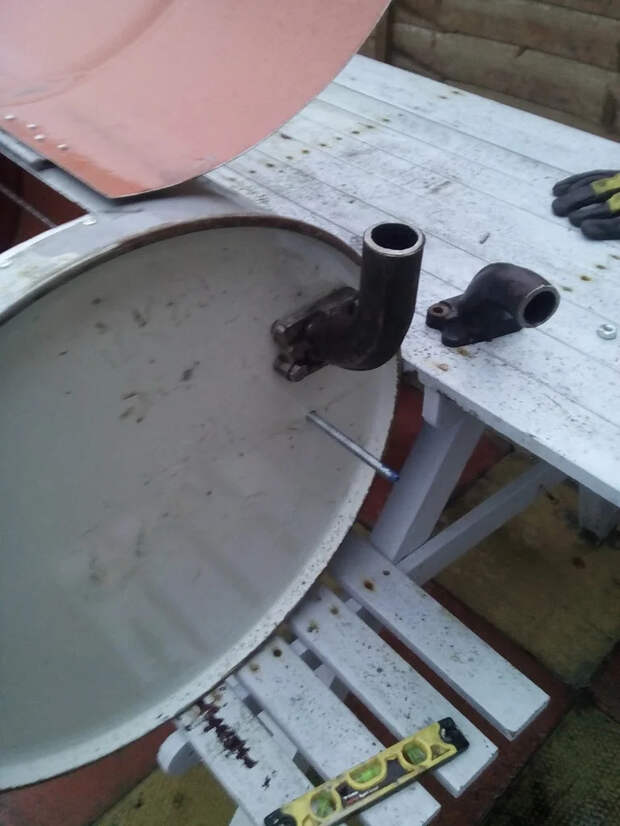

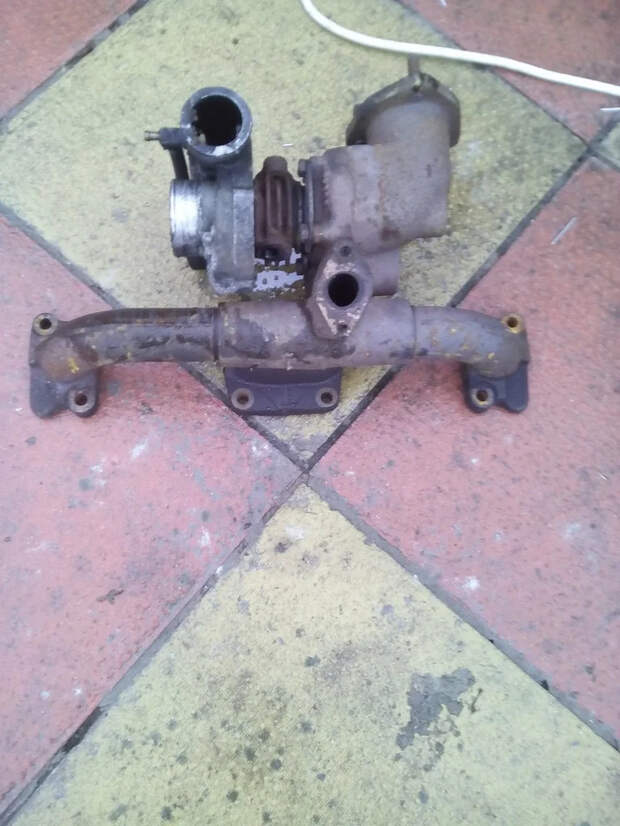

Для изготовления дымохода я использовал деталь от турбокомпрессора, оставшуюся после ремонта машины зятя. Удобный фланец позволяет закрепить все болтами. Я думаю, что подойдут любые другие детали от выхлопной системы, которые могут оказаться среди всякого металлолома.

Просто отрезал две трубы, и работа сделана.

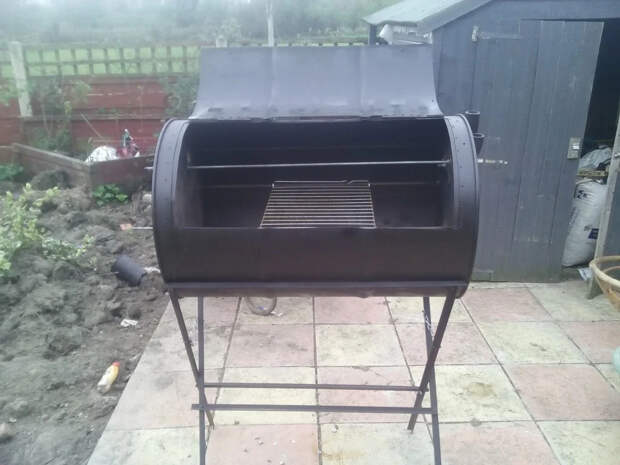

7. Решетка

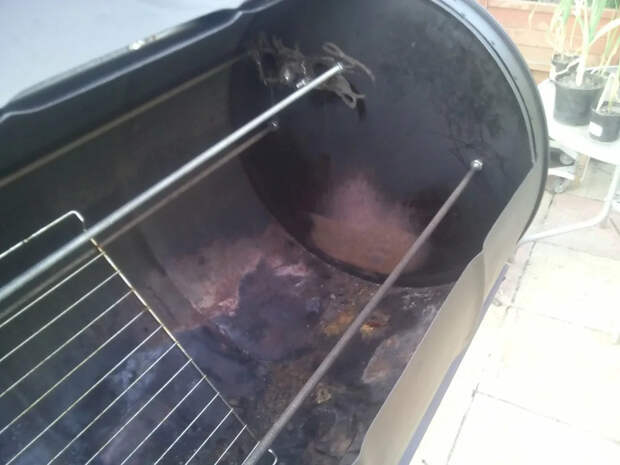

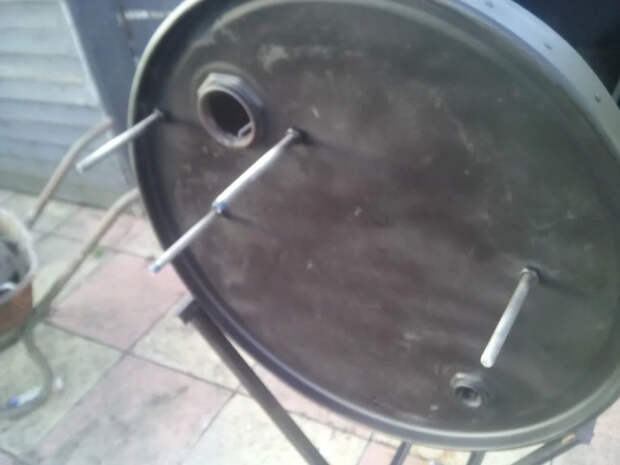

В качестве опоры для решеток я использовал резьбовые шпильки.

Просверлил по два отверстия с каждой стороны бочки, так чтобы они находились друг против друга. Затем отрезал шпильку нужной длины и при помощи гаек зафиксировал шпильки внутри бочки.

Чтобы была возможность что-то подвесить для копчения, добавил ещё одну шпильку выше. Кроме того, расположил её таким образом чтобы она проходила через фланец дымохода, для дополнительной жесткости.

8. Каркас

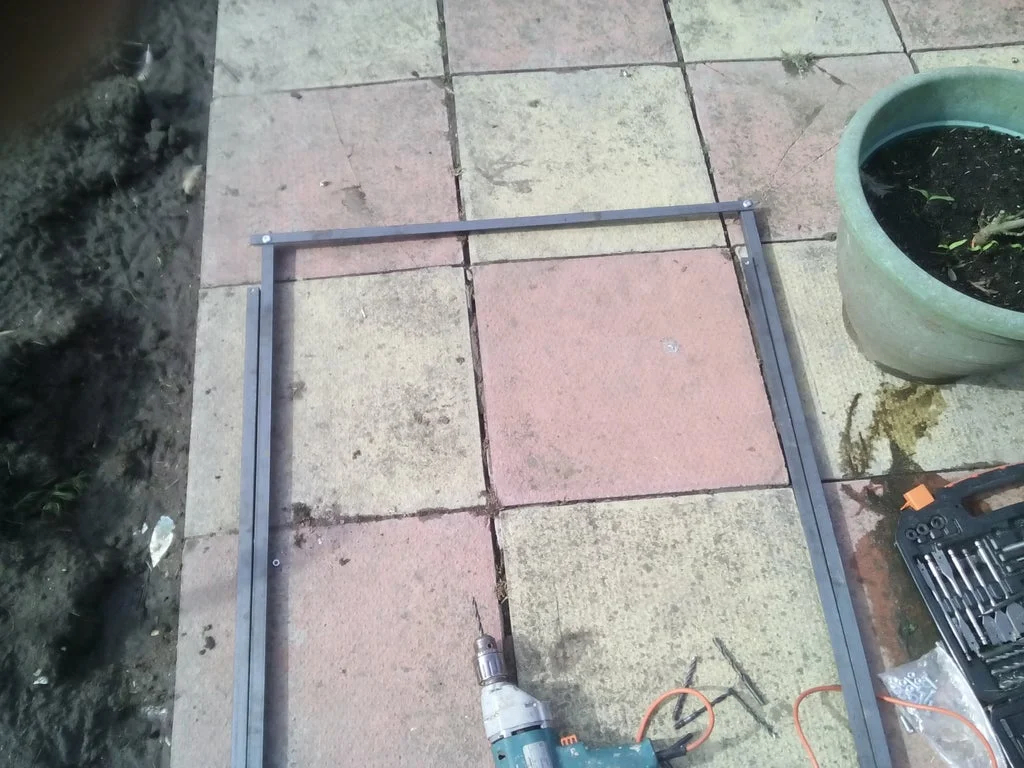

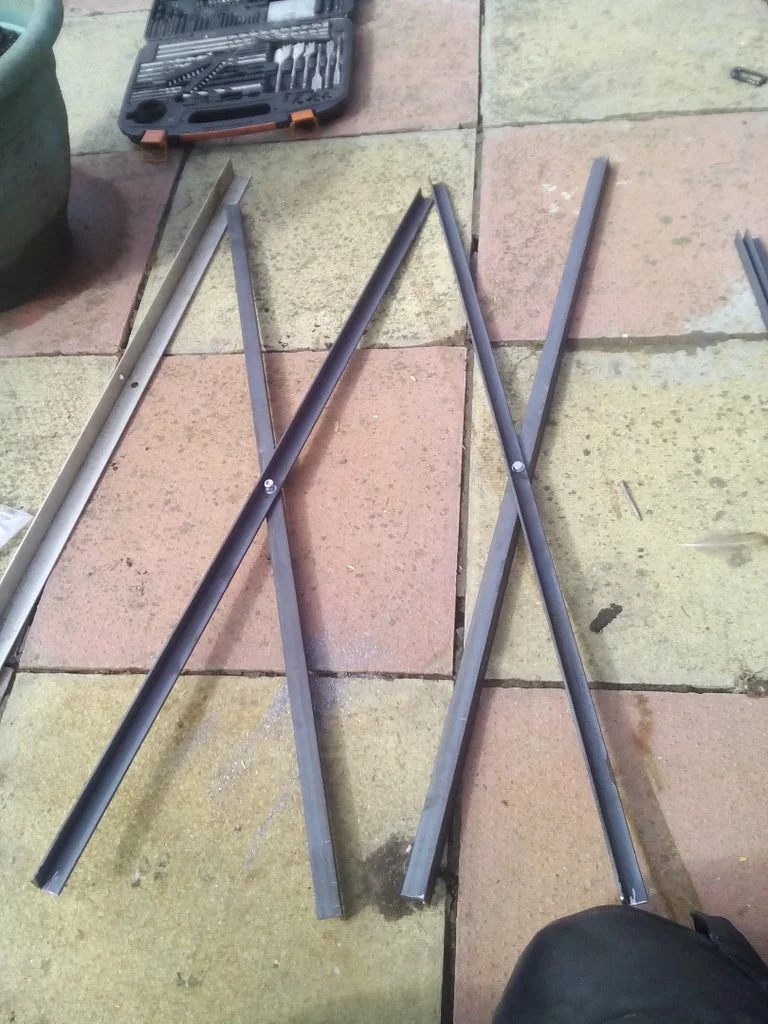

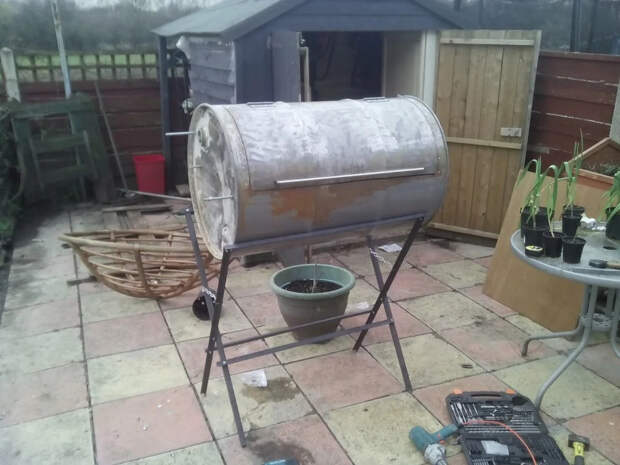

Я сделал простой каркас из уголка. Подготовил 4 ножки и соединил их крест-накрест, как показано на фото. Они будут складываться. Сделал две верхних поперечины для опоры бочки и две нижних, чтобы ноги не разъезжались.

9. Финишная обработка

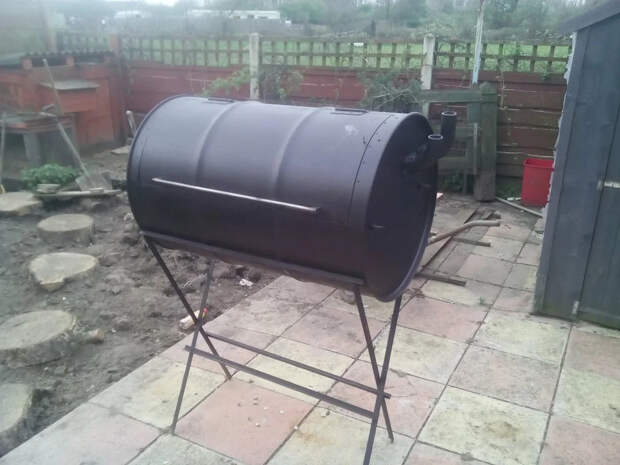

Отшлифовал и покрасил термостойкой краской для печей, придав «мангалу» благородный матово-черный цвет.

Совет: резьбовую шпильку лучше использовать без оцинковки.
